信号機、作ってみた①
こんにちは、Qちゃんです
今日から何回かに分けて、自作の信号機を紹介させて頂きます
あらら、すみません。やっぱり写真がヨコになりました
うちのパートさんの小１の息子さん、信号が大好きだと聞き、わたしの工作心に火が付きました
赤青黄同時点灯など、この世に有り得ない点灯パターンも自由自在です
素材は大阪・日本橋の電子部品点「シリコンハウス」、心斎橋の「東急ハンズ」、百均の「ダイソー」で揃えました。

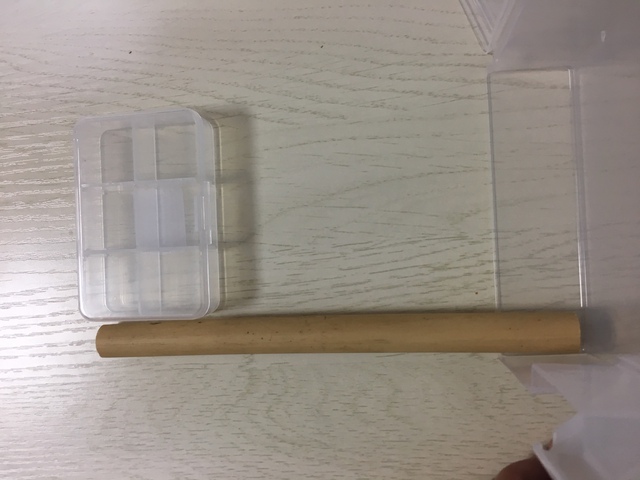

あっ、信号柱用の矢竹（電池ボックスの上）は千葉の御宿町で竿用に採ったものの残りです
素材を１つひとつ見てみると…

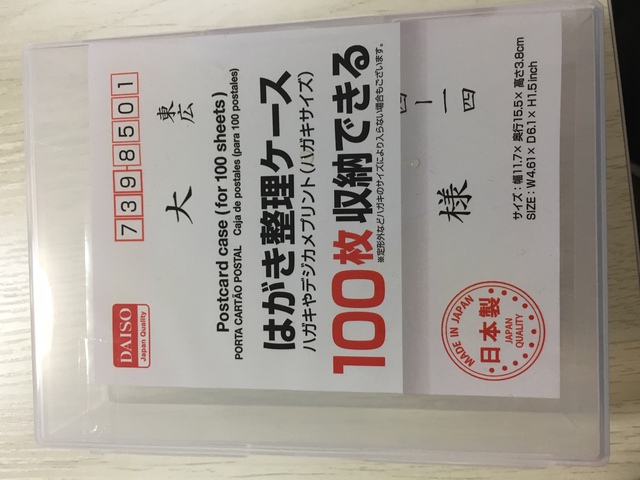

１００均のハガキケース。ポリプロピレンなので、塗料と接着剤が着きにくいのが欠点です。加工は超しやすいです
１０８円。

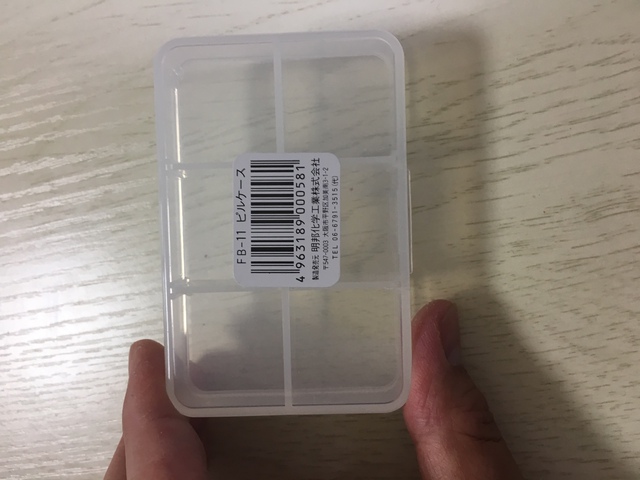

これは東急ハンズで購入したピルケース。これもポリプロピレンです
同じく１０８円。

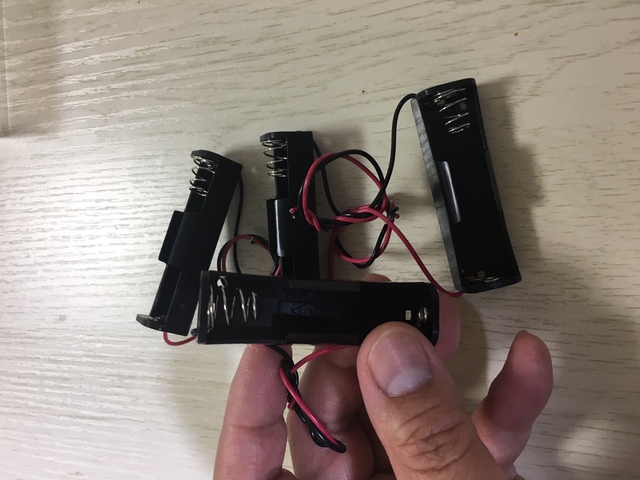

単３電池ホルダー。大阪日本橋の電子工作部品ショップ「シリコンハウス」で買いました。
スイッチなし。1個54円だったかな!? 計216円。

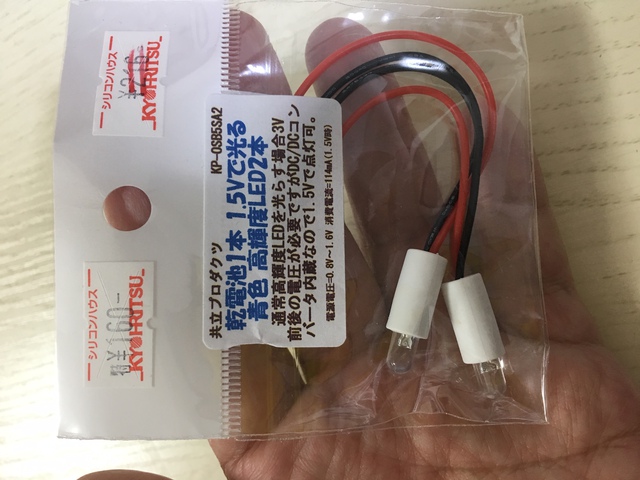

これは電子回路不要、電池直結で点灯するLEDです。安売りしてました。
青は青信号1つと、矢印3つ分の、計4個必要です。
LED赤用、黄用、各1個。
2個セットなので、余ります

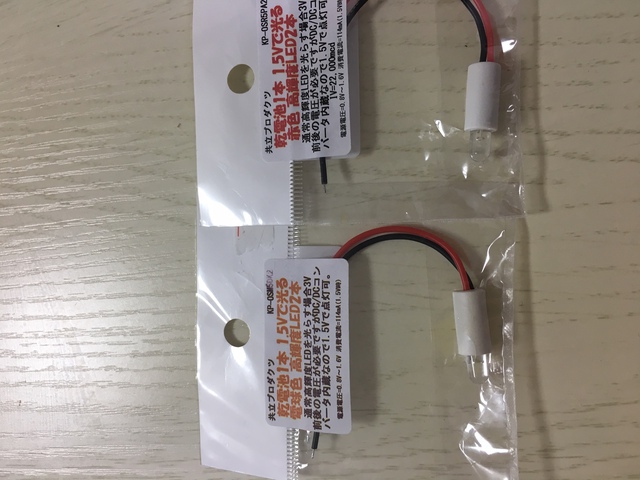

黄色は無かったので「電球色」で代用します。
黄色は無かったので「電球色」で代用します。LEDは値引きがあったりなかったりなので、6個で約600円としておきます

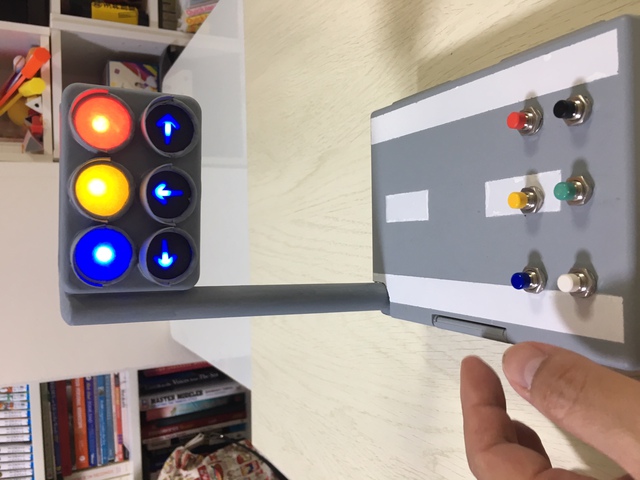

矢竹を支柱にし、こんな感じで作ります。
（実は）前に作った試作品に合わせて、高さは20㎝にします。
低コスト式でない、従来型の信号は、一つ一つ、傘をかぶってますので…

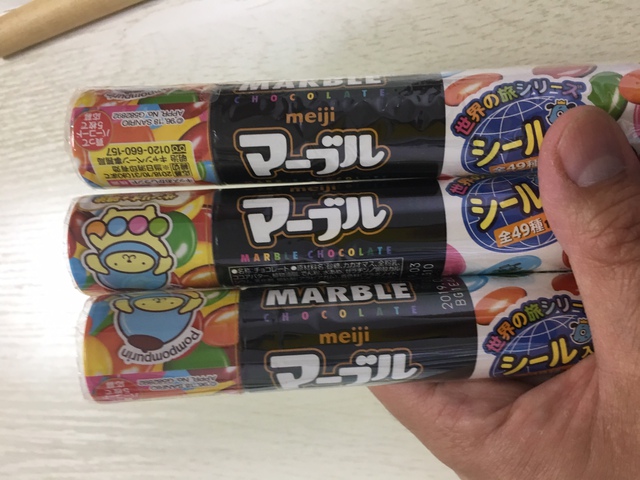

マーブルチョコのケースを使います。100均で買えば3本で324円です。

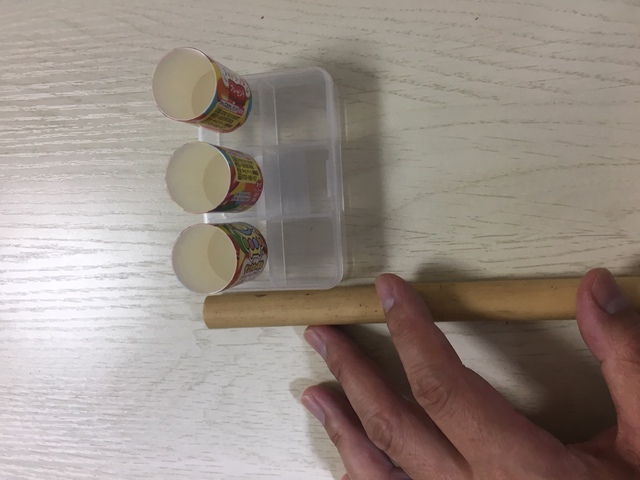

ちょうどピルケースの枠と合います
こんなイメージです。

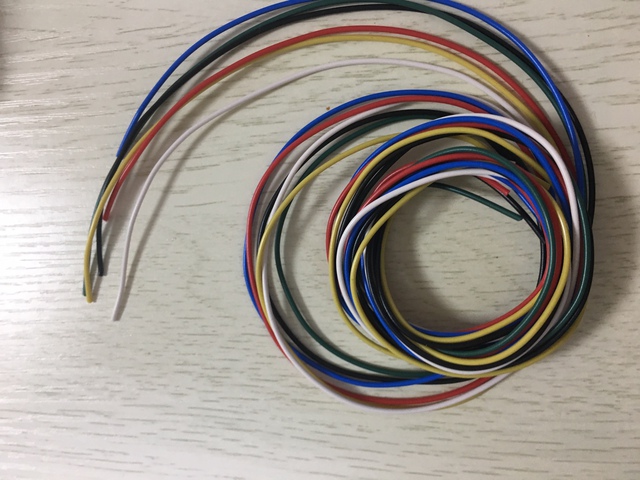

あとはLEDの配線用のリード線。LEDをそれぞれ正確にスイッチにつなぐため、6色あるとわかりやすいです
高いものも安いものもありますが、1m×6色セットで300円ぐらい。

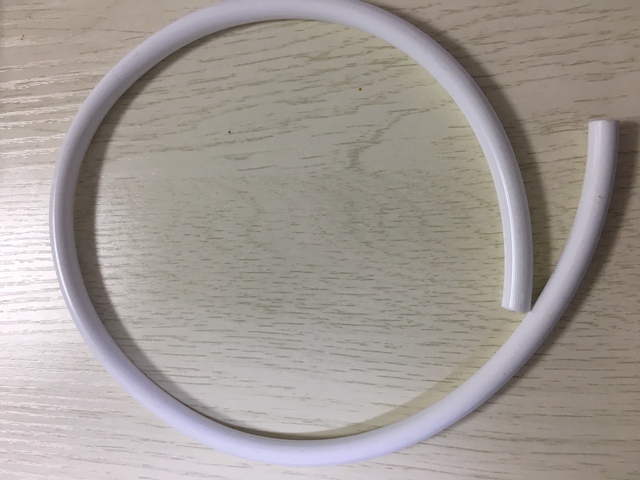

これはリード線をまとめるためのビニールホース。
これは東急ハンズで１ｍ108円だったかな。100均にも代用できるものがあります。

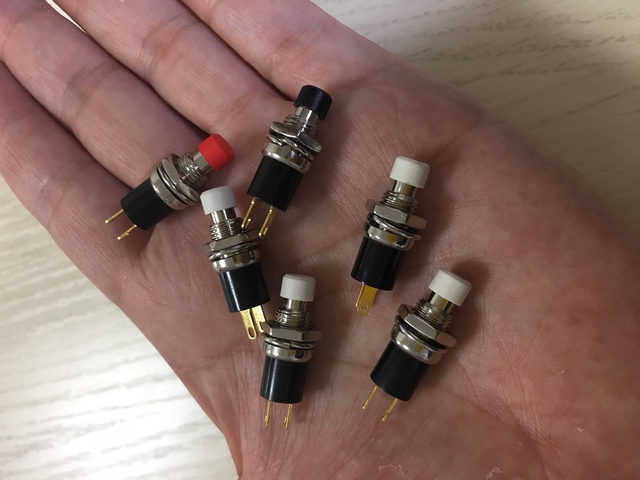

実は一番費用がかさむのがスイッチです。押して止まるタイプは1個500円ほど。6個で3,000円程。
押している間だけONになり、離すとOFFになるスイッチは安いです。1個130円ぐらい。6個で800円程です。
手を離せば消えるスイッチ（モーメンタリー）が好みでしたら、安くあがります
点灯したままにしたい場合は、少しお金がかかりますね

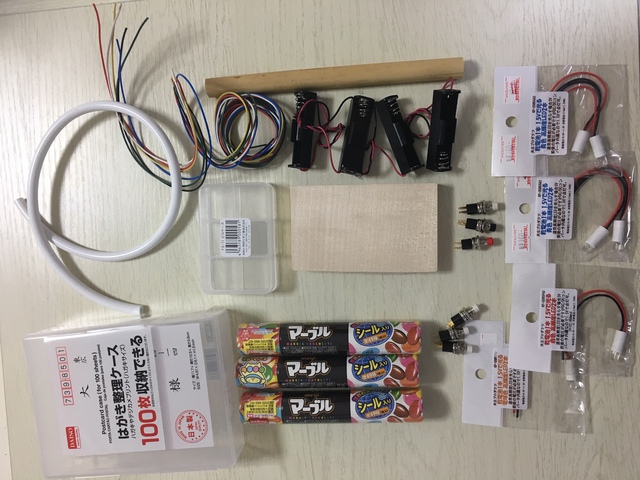

今回は、ざっくりと用意する部品を紹介させて頂きました。
スイッチのおかげで、すでに5,000円ほど使っています
スイッチは何回も押すものなので、高くても日本製が良いです
この他に少しお金がかかるものとして、接着剤と塗料が必要です。
次回から製作の画像を上げさせて頂きます
ありがとうございました
